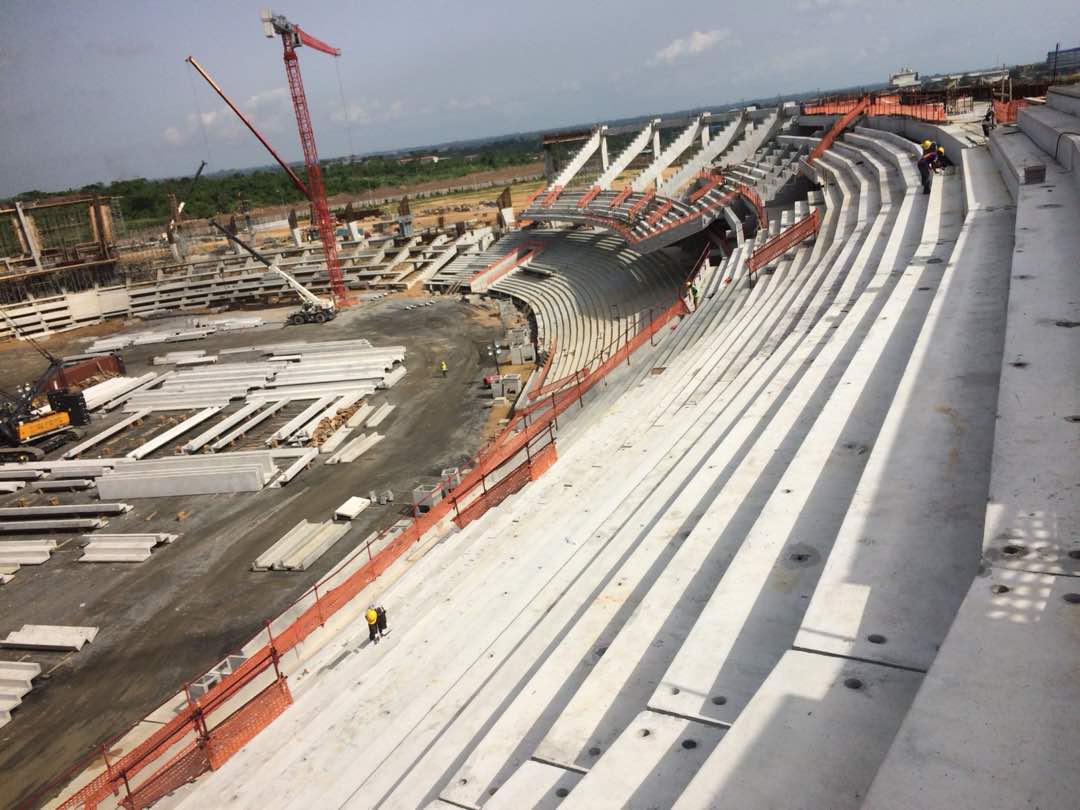

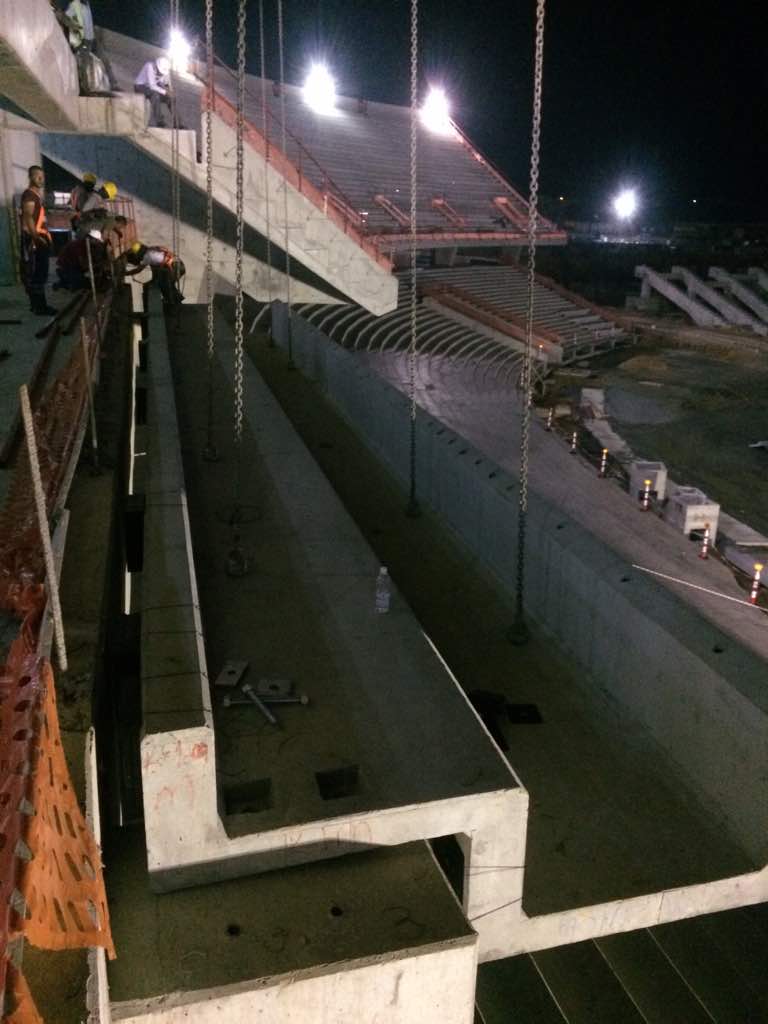

Japoma Sports Complex Prekast U+L ve LL Tribün Elemanları Statik Tasarımı
Japoma Sports Complex Stadyumunda yaklaşık 5000 ad prekast betonarme tribün, parapet ve basamak elemanı projelendirilmektedir.

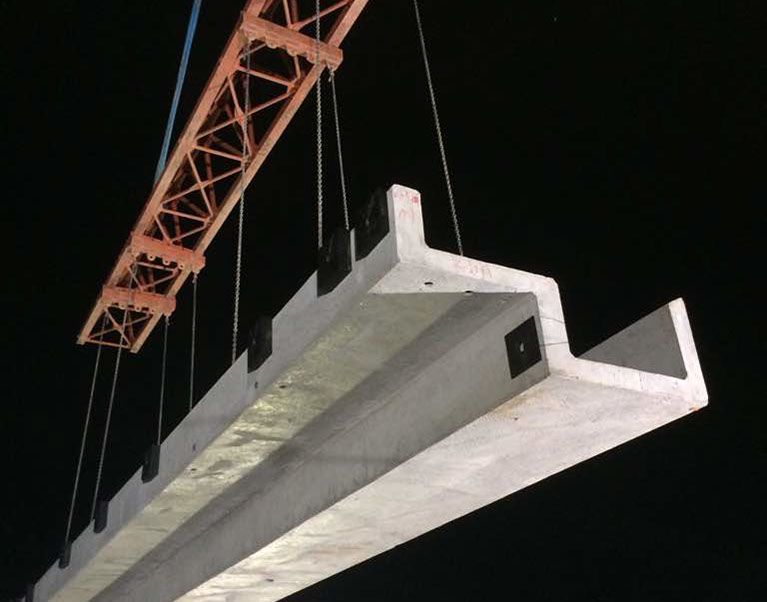

Mimari tasarım gereği, yaklaşık 550 ad tribün elemanı ise, boyları 12m ila 15m arasında değişen
U+L kesitinde ve boyları 13m ile 15.5m arasında değişen LL kesitinde prekast tribün elemanlarının tasarımı yapılmaktadır.

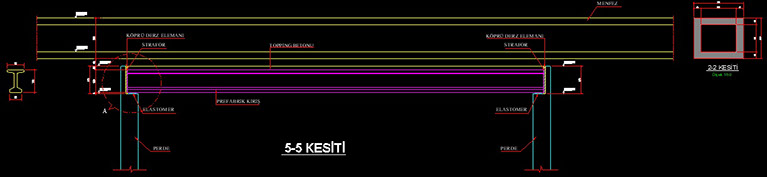

Kabataş - Mahmutbey Metro Projesi Makas Bölgesi Üst Döşeme Prekast Kiriş Statik Tasarımı
Metro hattı sistemini taşıtmak üzere Makas Bölgesi olarak tanımlanan kısımda 27m açıklığa kadar geçilmesi gereken üst tabliye sisteminin projelendirilmesi planlanmaktadır.
13m ile 27m değişken açıklıkta çakılan fore kazıkların arasında döşeme sistemini oluşturacak, tüm proje ve montaj yüklerini taşıyacak şekilde H=130 cm yükseklikte 12m ila 26m arasında değişken boylarda prekast öngerilmeli üst tabliye kirişlerinin tasarımı yapılmaktadır.

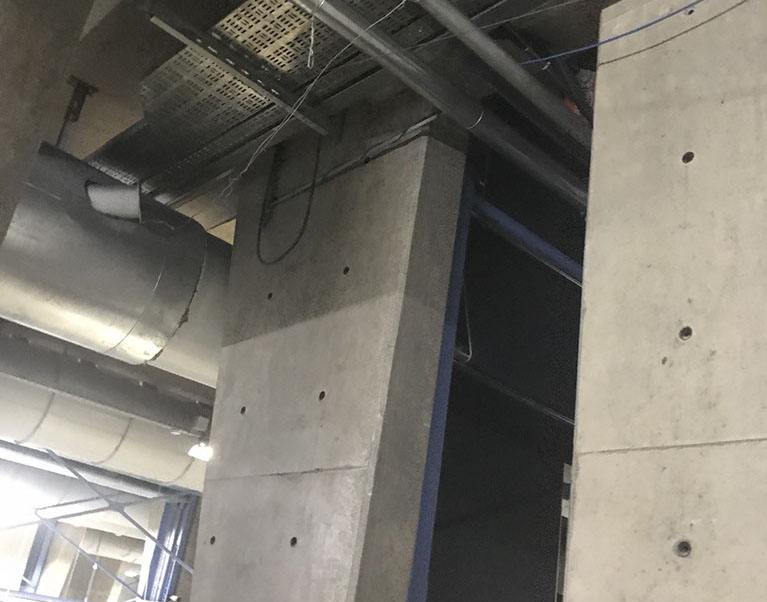

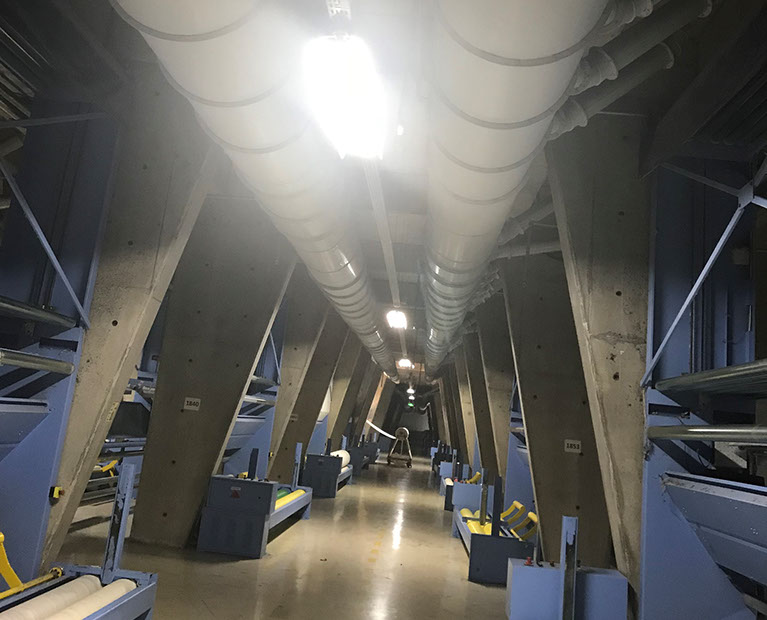

Sanko / İsko 12 Dokuma Tesisi Statik Tasarımı
Üç farklı firmanın üretmiş olduğu gelişmiş dokuma tezgahlarının işletme gereği, kumaş sarım tamburları alt katta zemine oturuyor, dokuma tezgahları ise 5.25m yükseklikte taşıyıcı betonarme döşemeye oturmaktadır.
Projede, aynı döşeme üstünde çalışması planlanan 426 adet dinamik tesir veren dokuma tezgahının çalışma anında, taşıyıcı döşemeyi rezonansa sokmadan, minimum salınım verecek şekilde büyük döşemenin bir makine kaidesi gibi tasarlanması ve yapının oturduğu zayıf zeminin kazıklı temellerle minimum oturma sağlayacak şekilde tasarlanması yapılacaktır.
Yaklaşık 15.000 m2 alana oturacak olan dokuma tezgahları için , makine platformu mantığı ile bu büyüklükte ve yükseklikte döşeme sistemi, kabuk yapıdan bağımsız statik ve dinamik tesirlere göre tasarlanmaktadır.
